一、项目背景

融合通信系统是应急指挥通信保障的基础，用于实现各类通信保障手段的互联互通，可以有效支撑各级指挥中心与灾害事故现场的通信保障。系统通过互联网、指挥信息网、政务外网、无线通信网、卫星通信网等网络接入各类通信终端，包括会议广播、窄带无线集群手持终端等，实现应急信息全面汇聚、大屏快速展示、扁平化指挥调度等功能。

二、项目需求

项目总需求：

将E1线路、模拟线路、集群网络、会议广播等通信方式融合汇总，以保障主叫方可以简单便捷快速的将信息以不同通信方式传达给各个终端。

网络以及网络安全需求：

整机交换板支持双网口，即一个业务口一个管理口，保证业务与管理分离。

网络安全部分，交换板具有iptables防火墙功能，通过配置防火墙以达到开放个别ip权限，保证设备网络安全。

通信需求：

xx应急局主要对接的通信方式有数字线路、模拟线路、对讲集群、会议广播。

针对E1线路，单子板可以支持4路pcm线接入，整机32路E1线接入；

针对模拟线路，单子板可以支持8路模拟线路接入，整机64路模拟线接入；

针对对讲集群，单子板可以支持4路不同频段对讲设备接入，对讲设备支持模拟对讲机以及数字对讲机；

针对会议广播，单子板可以支持4路调音台设备接入，接口类型为TS大二芯接口。

以上配置均可满足项目需求。

三、方案组网

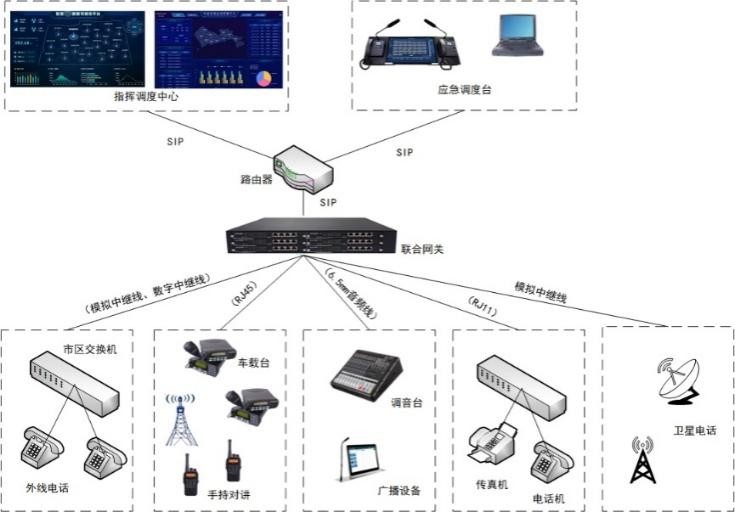

该组网图中，“音频综合接入网关”即为我司联合网关设备，设备由不同种类子板组成，提供模拟线、模拟话机、调音台、对讲设备以及传真机等终端设备或线路的接口，在整个融合通信网络中起主要转码、承接各个方向呼叫的功能，是融合通信不可或缺的核心部分。

组网说明：

1、对于数字中继线路（2M线，E1线）可使用数字子板对接，支持SS1、SS7、PRI、PRA信令。

2、新引入SIP对接窄带集群网络，单板支持4个不同频段集群网络，整机可以支持32（4*8）个不同窄带集群网络。

3、新引入SIP对接会议广播，单板支持4路调音台对接，整机可以支持32（4*8）路不同调音台对接。

4、对于模拟中继线路（RJ11、两芯线）可以使用模拟子板（FXO口）对接。

5、对于模拟电话机可以使用模拟子板（FXS口）对接。

四、方案优势

同时接入各种主流通信方式

UNIWAY作为联合网关，提供不同种类的物理线路接入，比如E1线路、模拟线路、对讲集群网络、会议广播线路，实现稳定、高质量语音通话，配置简易、安全稳定。

组合方式灵活，可应对不同场景

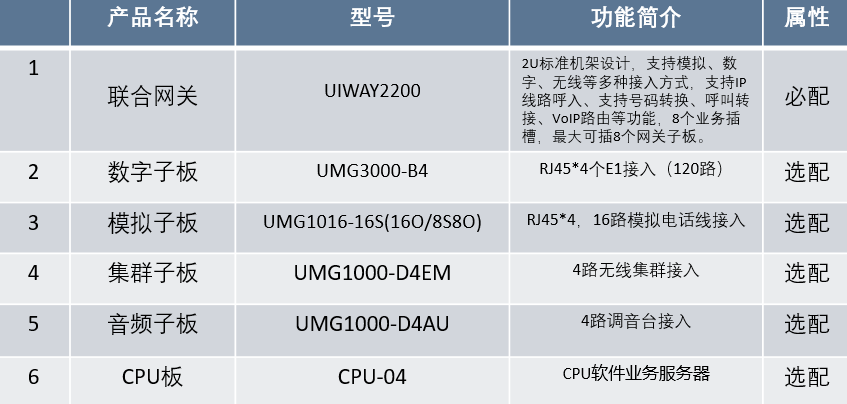

共计8个业务插槽，有多种组合形式：

（1）     最大可插8个网关子板；

（2）     最大可插1个CPU板 + 6个网关子板；

（3）    最大可插2个CPU板 + 4个网关子板。

融合了防火墙的安全功能

UNIWAY提供黑名单功能，即根据报文的源IP地址进行快速过滤，从而将命中黑名单表项的特定IP地址发送过来的报文屏蔽，防止非法入侵。比如DDOS、IDS、IPTABLES等。

转码功能，节约带宽

UNIWAY系列网关，是一款基于硬件转码设备，可以解决通讯系统中对语音编码格式转换的需求，在SIP网络里可实现多种转码功能，还可以通过SIP核心网络进行呼叫或者PSTN终端间的编解码转换。在保证高效的语音质量前提下节约带宽。

通信过程加密，保证安全

SIP消息体是文本结构、透明的，在网络上传输很容易被截获获取内部数据，所以在不安全的网络上传输时，需要对SIP消息进行加密，设备支持TLS加密。

RTP数据在网络上传输很容易被截获获取内部数据，所以在不安全的网络上传输时，需要对RTP消息进行加密，设备支持SRTP加密。
