SHT-4B/USB

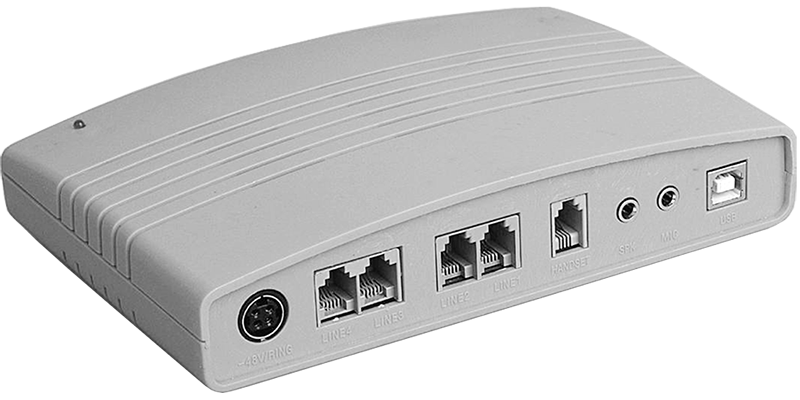

SHT-4B/USB模拟语音卡,是一种采用USB总线的4通道模拟线语音卡,该系列语音卡通过配置不同的功能模块,即可实现普通语音卡、坐席卡的全部功能

    功能描述

           外线振铃检测

           坐席摘/挂机检测

           内外线停电直通功能

           主叫信息(Caller ID)检测/发送功能,支持DTMF和FSK模式

           录音操作支持自动增益控制(AGC)

           DTMF信号发送和检测

           采用灵活的分布式会议结构,会议的数量不受限制,参加会议的人数不受限制,能对会议或双方通话内容进行监听和录音

           具备音频输出接口。板卡上的第一个通道集成了模拟音频放大电路,可直接连接耳机或音箱,通过简单的函数调用就可以对指定通道进行放音

           线路电压自动检测

           卡上装有符合电信标准的防雷电路,确保不受雷击损坏


    外形尺寸:

          长 x 宽 x 高 = 170 x 130 x 20mm³


    重量:

          约 200g(不含馈电/铃流电源)


    环境要求:

          工作温度:0℃—55℃
          储存温度:-20℃—85℃
          湿  度:8%—80%,无结露


    输入/输出接口:

          耳机插座:1 个,Φ3.5 立体声插座
          电话线插座:4 个,RJ11 大 4 芯
          USB 插座:1 个, USB1.1 标准


    录放音技术指标:

          录放音编解码格式:CCIIT A/μ-Law 64kbps

                                         IMA ADPCM 32kbp
          音频输出功率:≥50mW(耳机驱动)
          录放音失真度:≤3%
          频响:300-3400Hz(±3dB)
          信噪比:≥38dB
          放音回声抑制比:≥40dB


    系统最大容量:

          每系统最多可有 8 台 USB 语音盒同时运行,每台语音盒最多 4 个通道


    音频编解码速率:

          16Bit PCM    128kbps
          8Bit PCM      64kbps
          A-Law     64kbps
          μ-Law     64kbps
          VOX      32kbps
          ADPCM    32kbps
          GSM     13.6kbps
          MP3      8kbps


    阻抗:

          电话线对微机隔离绝缘电阻:≥2MΩ/500V DC
          电话线阻抗:符合国家标准三元件网络阻抗


    电源要求:

          +5V DC:≤400mA
          功率:≤2.1W


    安全防护:

          防雷击能力:4 级

          安全认证:FCC,CE


    坐席通道最大用户线长度:

          5.5km

名称 版本号 发布日期 下载
USB语音盒硬件说明书(PDF版) 1.0
